Mise en place Réseau Privé Virtuel
Pour la mise en place du réseau privé virtuel pour les besoins d’Alexis j’ai utilisé Pfsense sur mon serveur Proxmox.
L’outil Pfsense embarque Openvpn qui correspond à nos besoins et représente une solution gratuite et fiable.

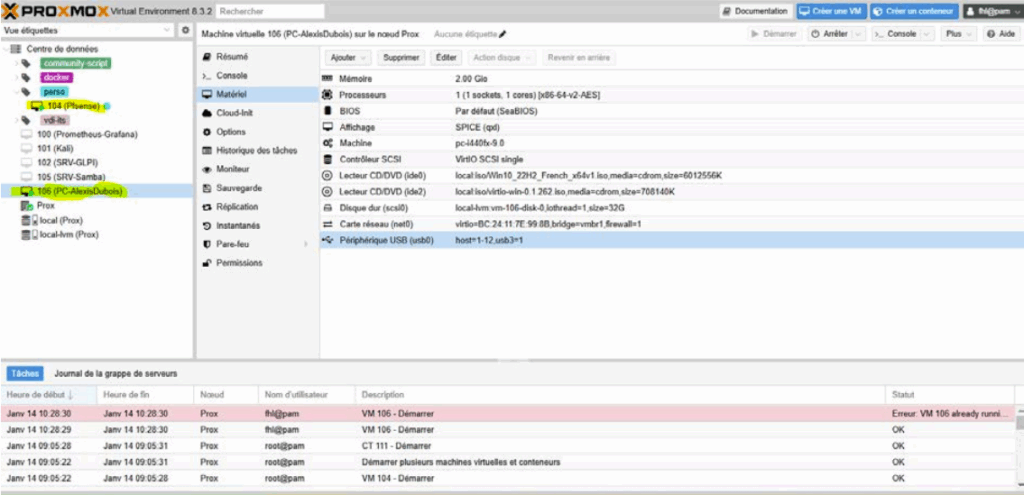

J’ai créé une VM qui représente le Pc d’Alexis sur le réseau 192.168.2.0 qui est le réseau LAN sur mon Pfsense.
Les IPs sont redistribuées de manière dynamique en DHCP grâce à un serveur KEADHCP implémenté via PFsense sur l’interface LAN et l’accès internet routé sur la passerelle du WAN via une règle de NAT Outbound implémenté aussi sur PFsense.

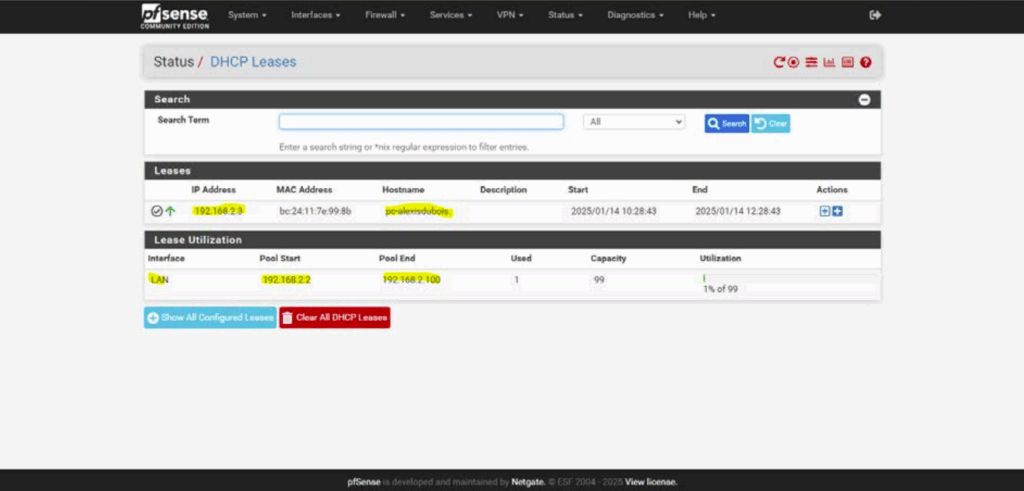

Vérification de l'attribution via DHCP

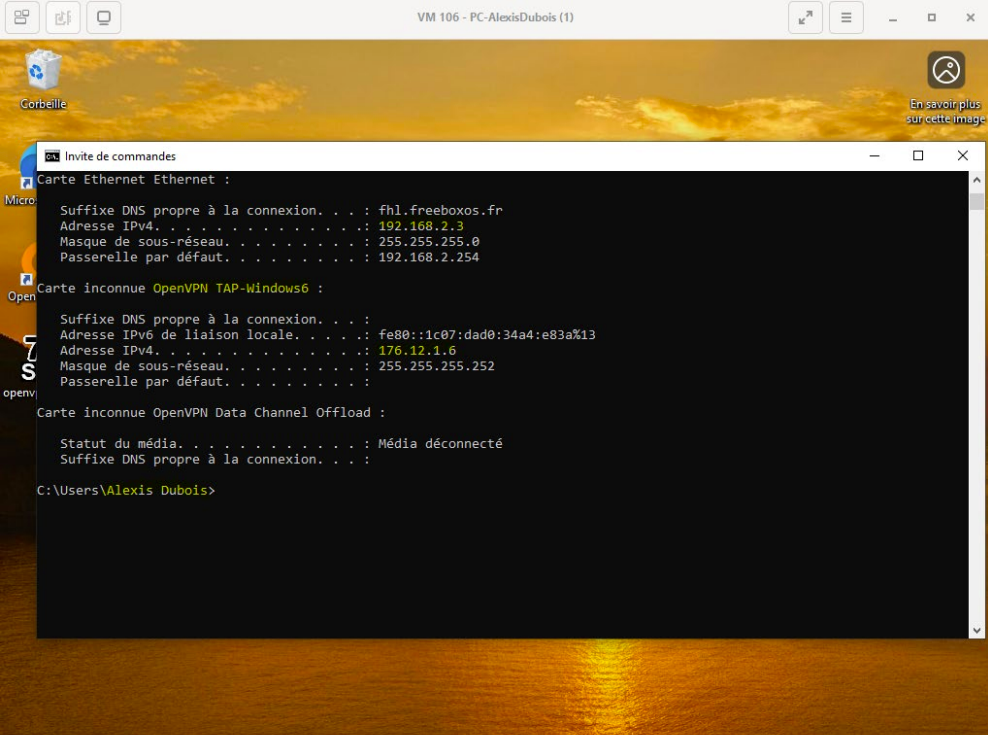

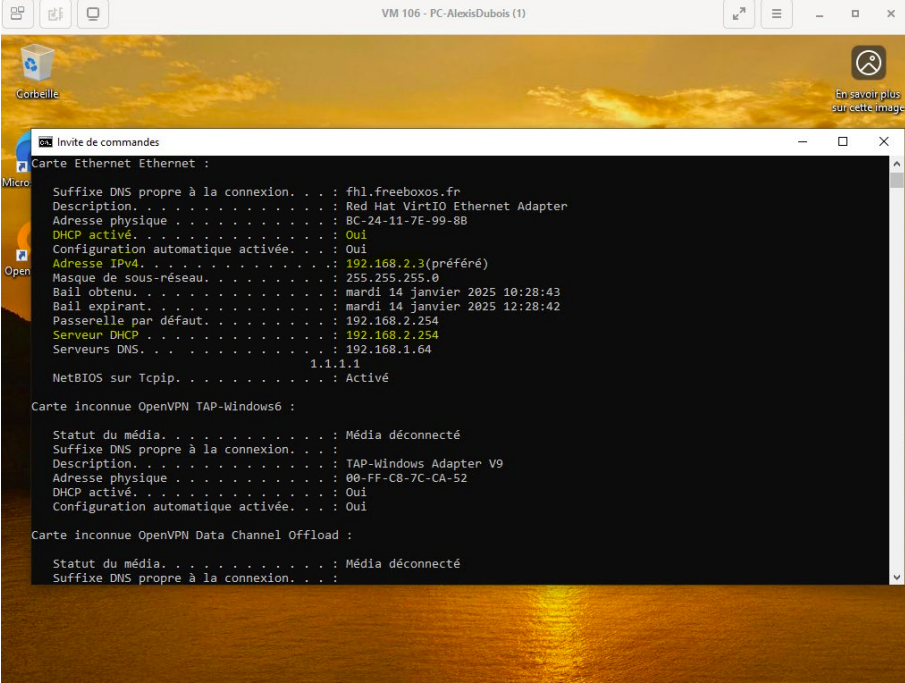

Vérification via CMD

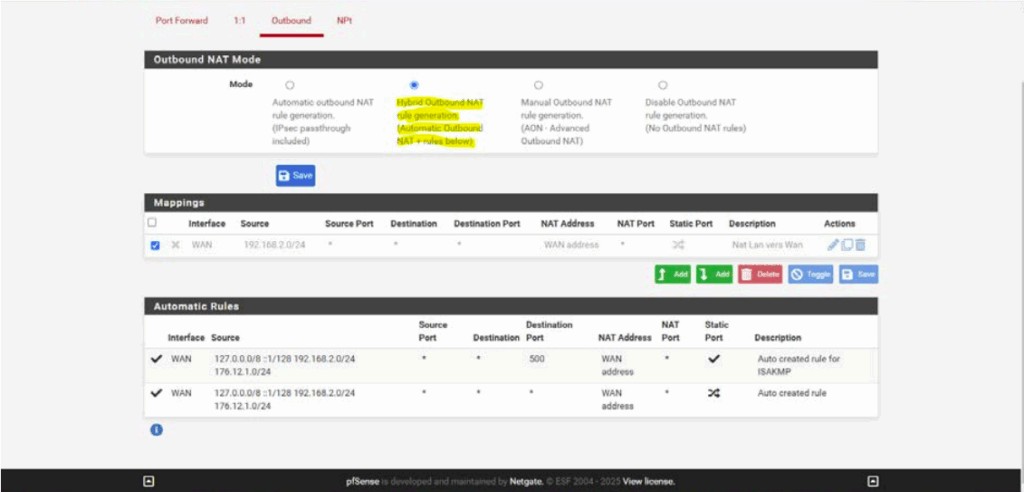

Régle de NAT sur PfSense

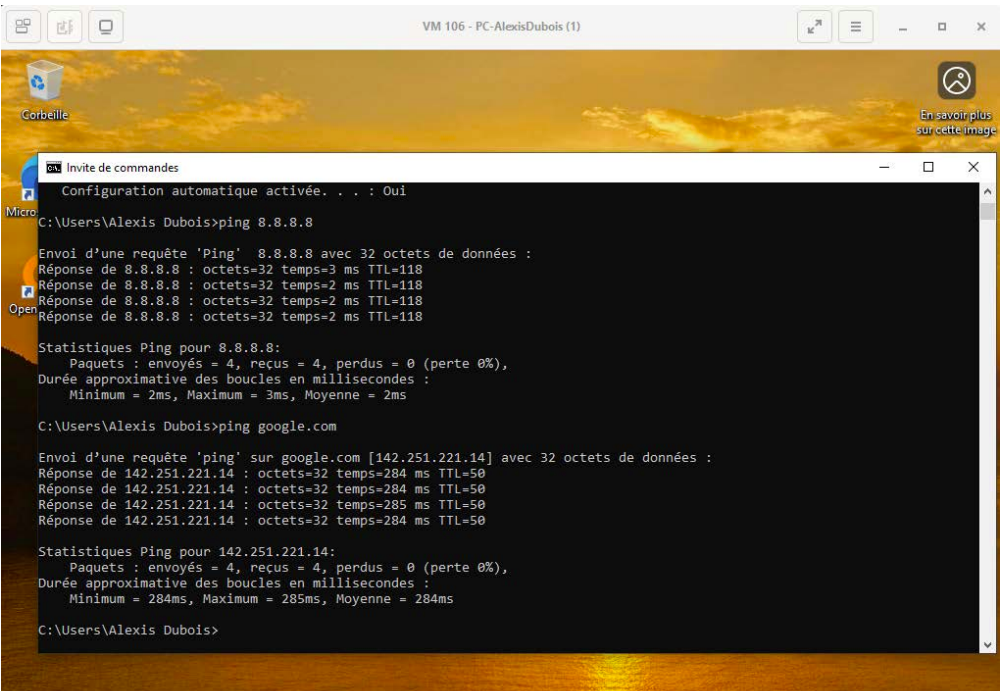

Test de connectivité
Création des certificats

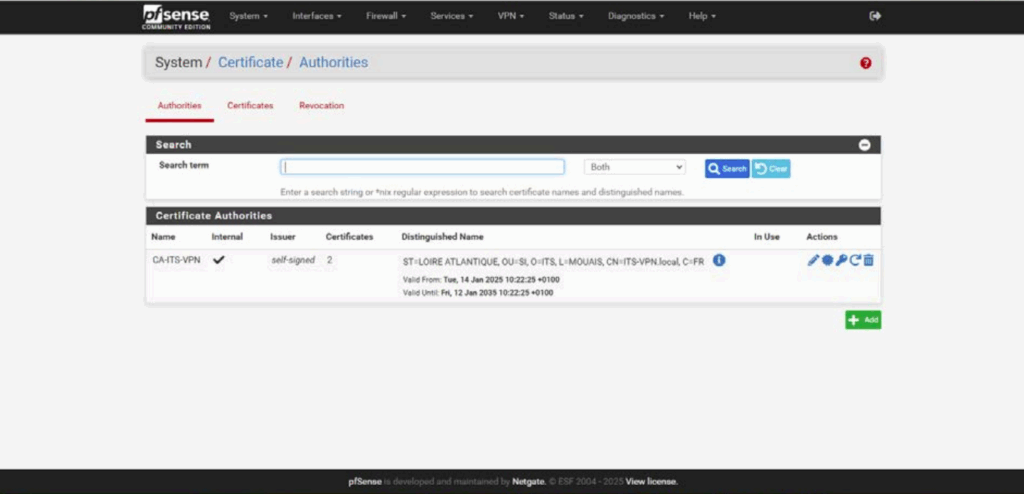

Création de l'autorité
Je commence par crée l’autoritée de certification en me rendant dans
System⇒Certificates⇒authorities⇒ Add.

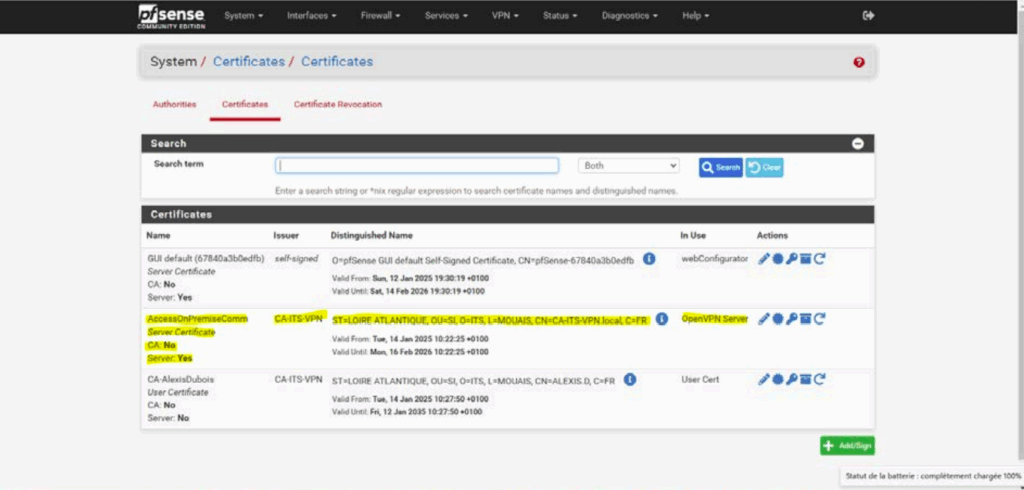

Création du certificat de type serveur
System⇒Certificate⇒Certificates
Method : Create an internal Certificate
Descriptive Name : AccesOnPremiseComm
Key Length : 2048
Digest Algorithm : sha256
Lifetime ( days) : 3650
Common Name : CA-ITS-VPN.local
Certificate Type : Server Certificate
Je sauvegarde et valide mon certificat.

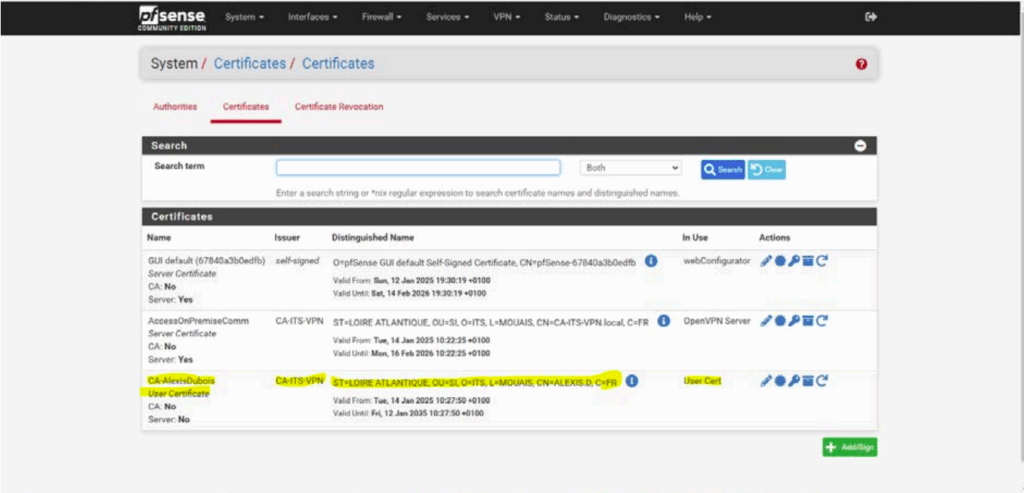

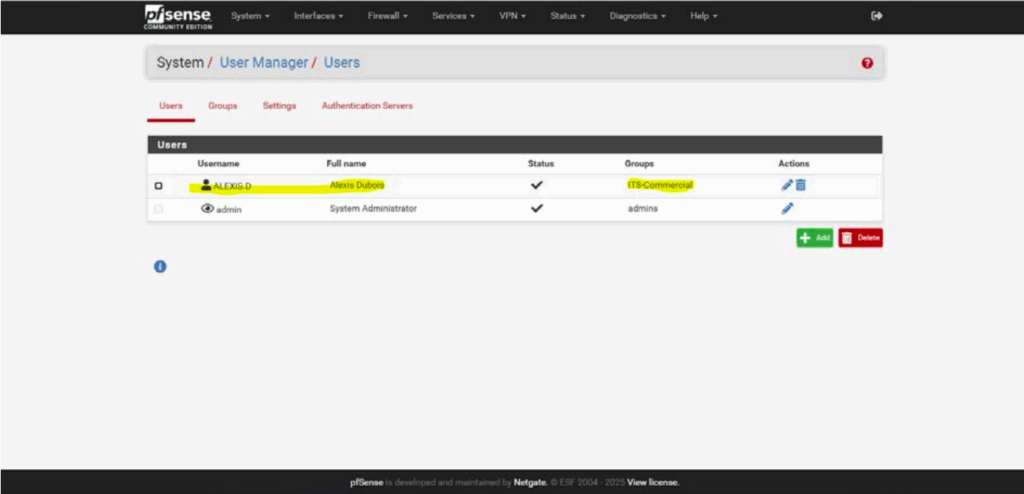

Création de l’utilisateur Alexis dubois
Je me rends dans System⇒User Managers⇒Users⇒Add
Name : Alexis.D
Password : *******
Je coche la case Click to create a user certificate
Descriptive name : CA-AlexisDubois
Certificate Authorithy : CA-ITS-VPN
Je l’ajoute au groupe ITS-Commercial que j’ai créé auparavant afin qu’il n’ait que les
privilèges nécessaires.

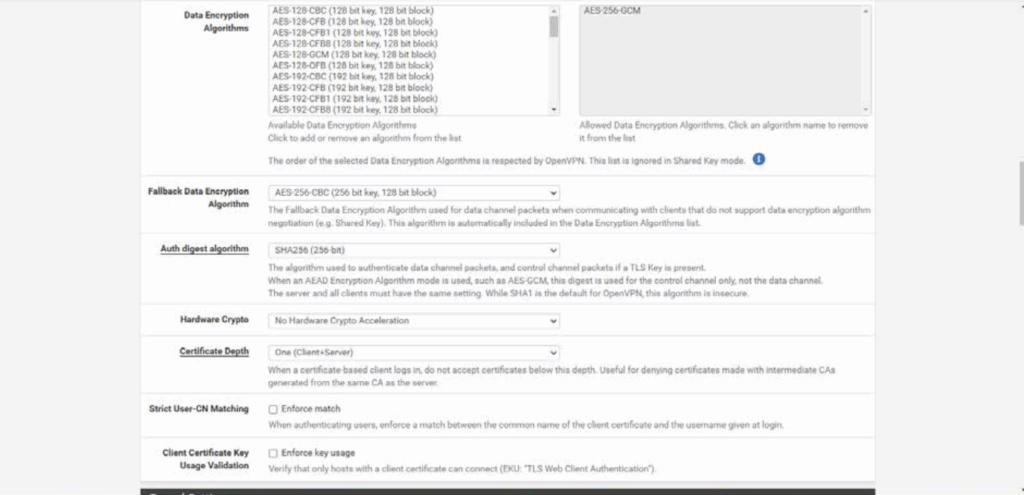

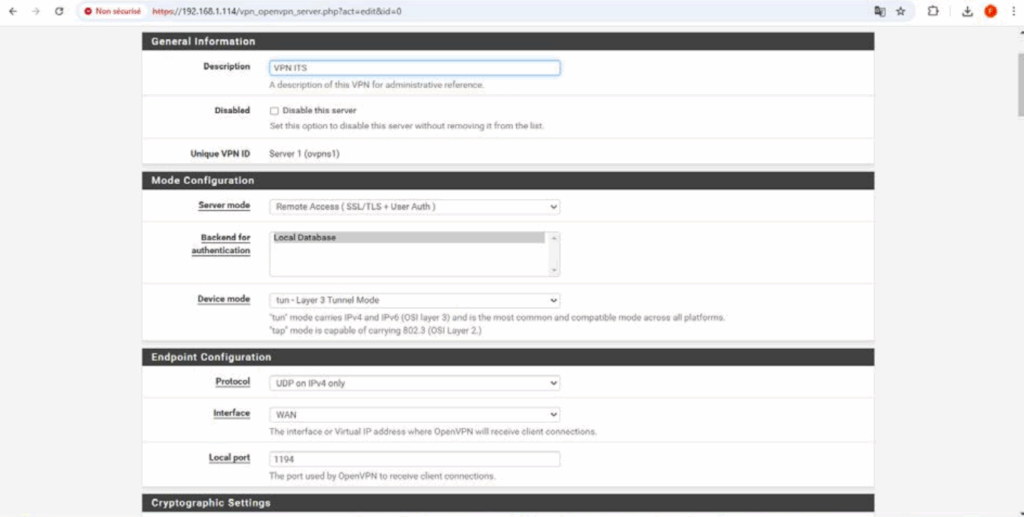

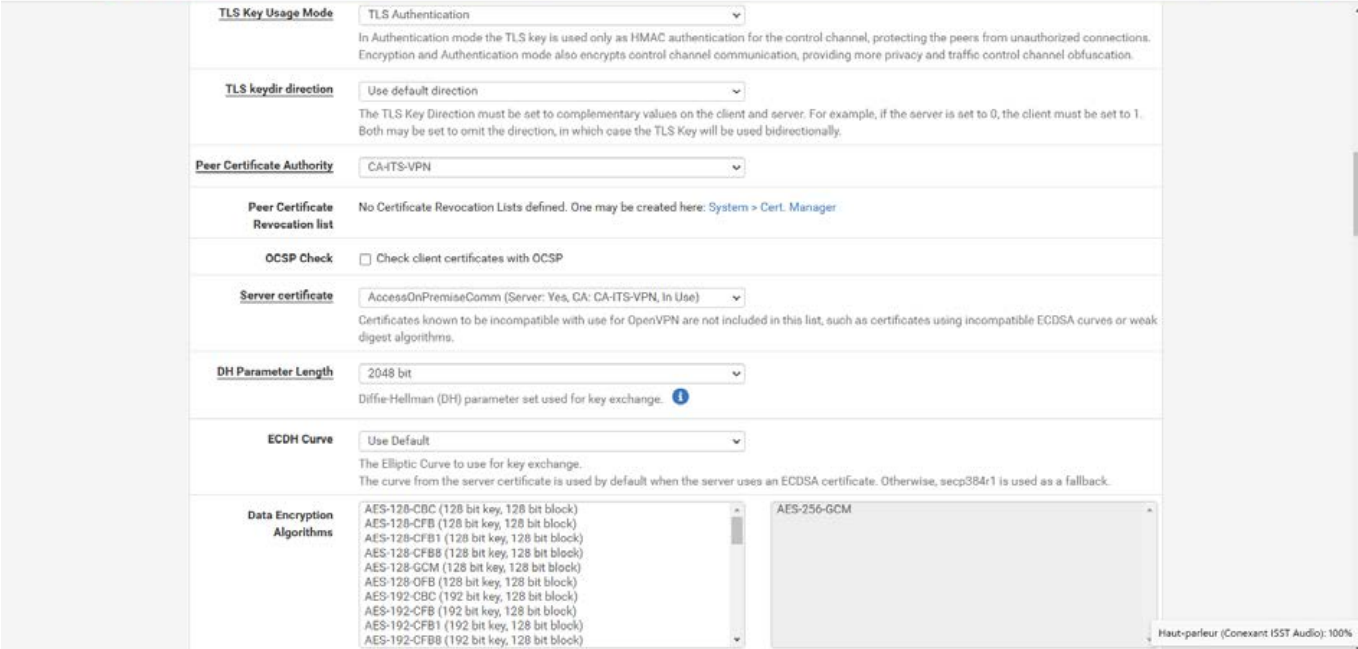

Configuration du serveur OpenVpn

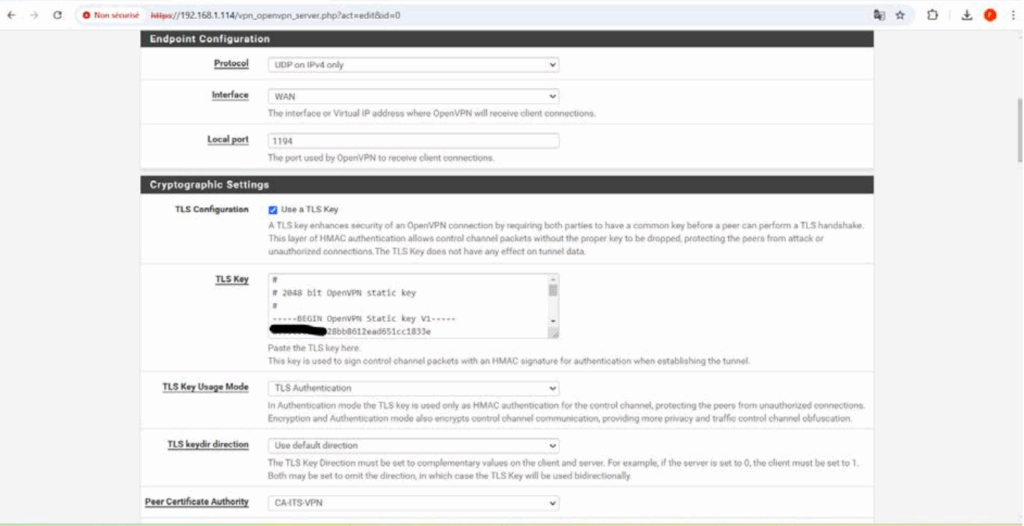

Je me rends dans le menu VPN⇒OpenVPN⇒Servers⇒Add

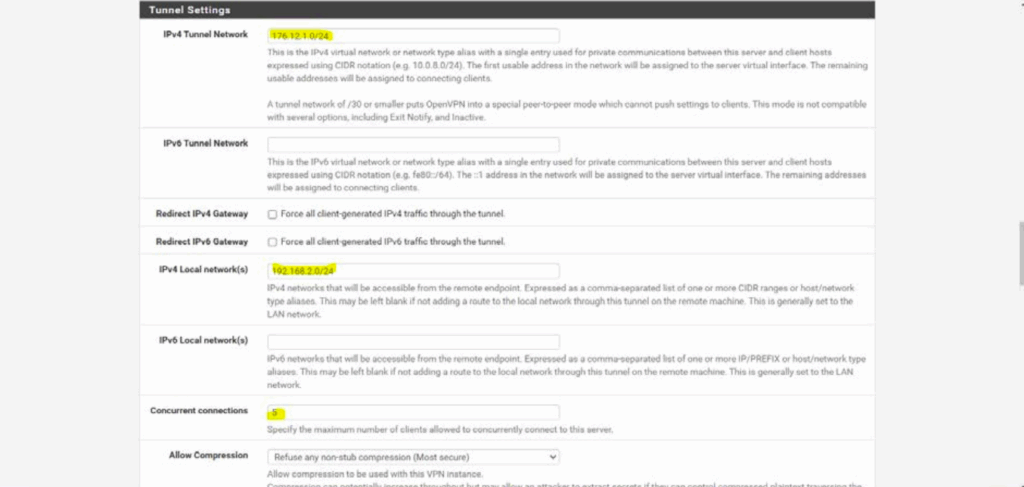

Concurrent Connections : Nombre de connexions au VPN simultanées autorisées.

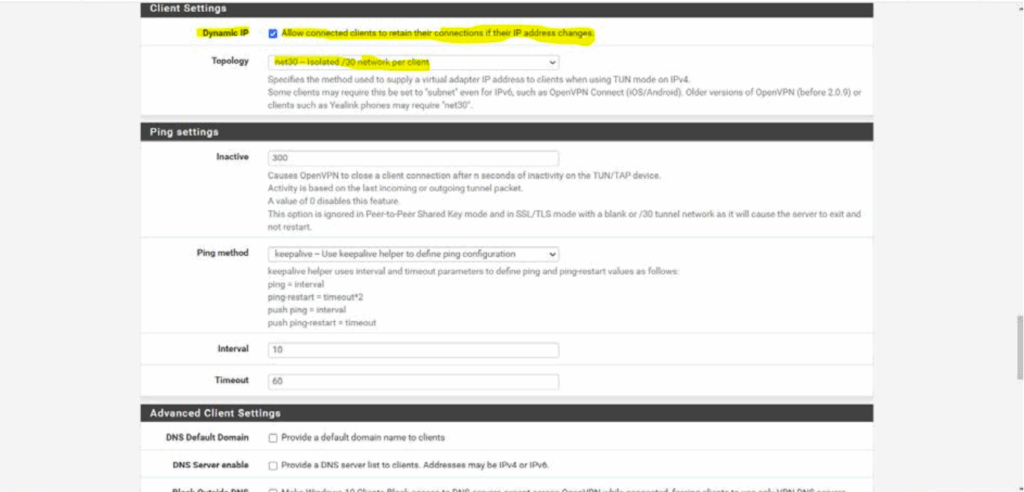

Dynamic IP : Comme notre client sera mobile et que son IP publique risque de
changer en fonction de l’endroit et du réseau sur lequel il se connectera cette option
évitera les déconnexions du VPN.
Topology Net30 – Isolated/30 network per client : isolera chaque client dans un sous
réseau de la plage réseau dédiée au VPN.
Avantages= plus sécurité et communication non autorisée entre les clients du VPN.
Inconvénients= 4 IPs consommées par clients ( IP Parefeu/IP Broadcast/Ip Réseau/IP
Pc)

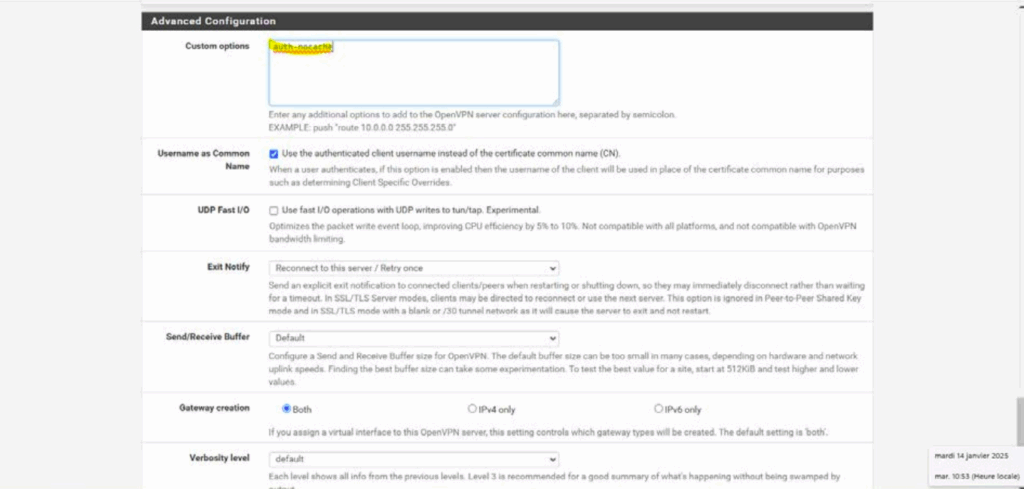

Auth-nocache : Cette option évite le vol des identifiants en refusant la mise en cache.
Exportation de la configuration OpenVPN

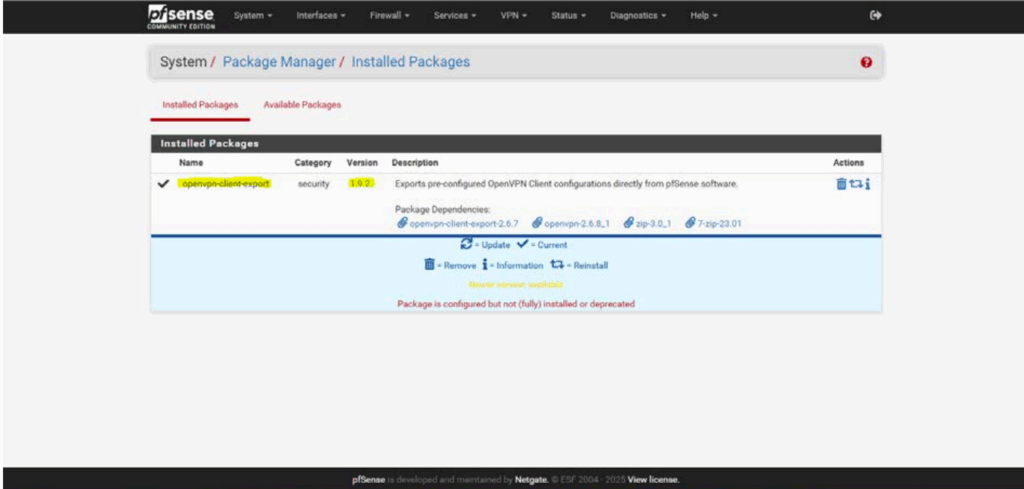

Je commence par me rendre dans System⇒Package Manager et j’installe le paquet
openvpn-client-export-1.9.2

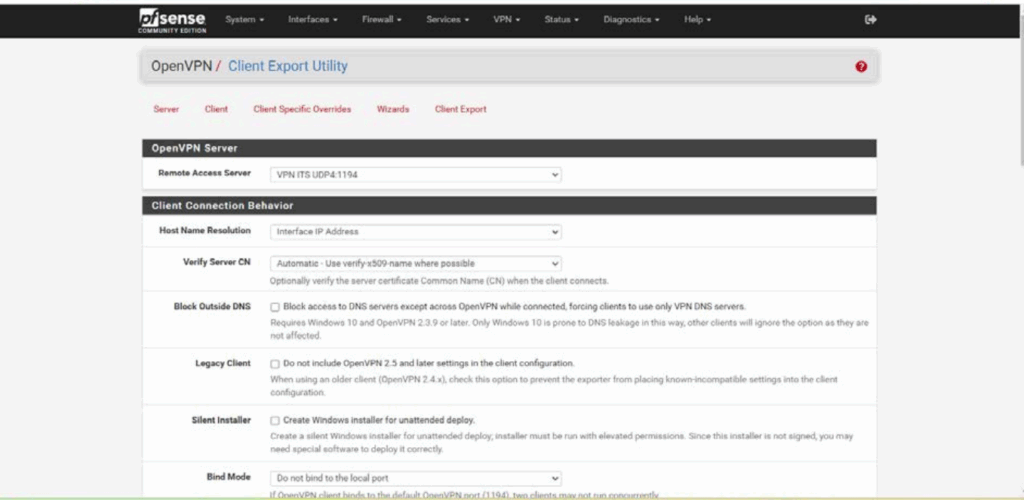

Je me rends ensuite dans OpenVPN⇒Client Export
Report ici de notre option auth-nocache

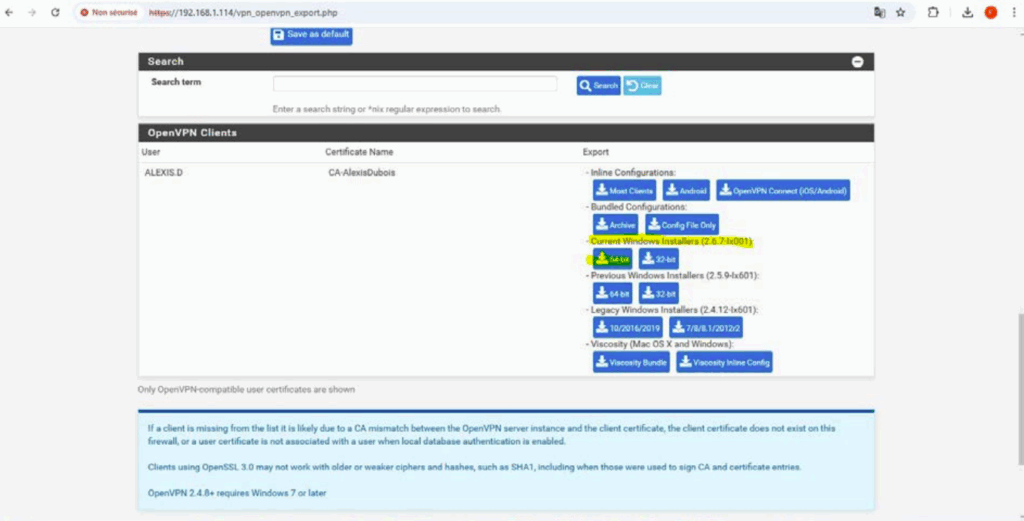

Téléchargement de la configuration VPN

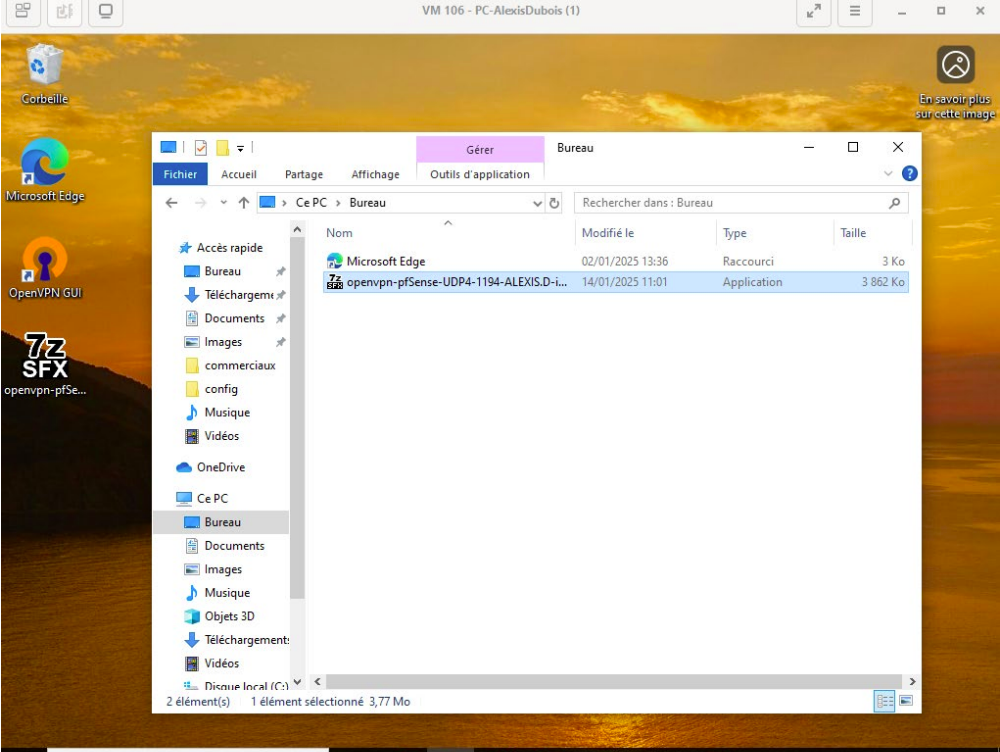

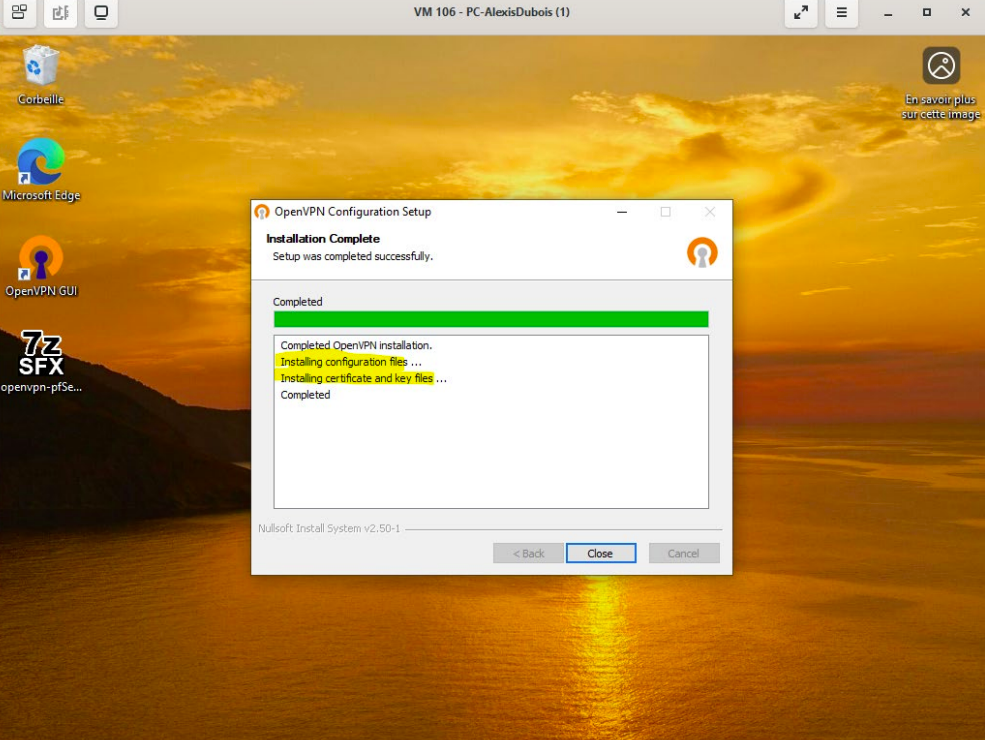

Le fichier sélectionné est une archive contenant un .exe pour installation du client openvpn ainsi que le fichier .ovpn qui contient la configuration du client VPN

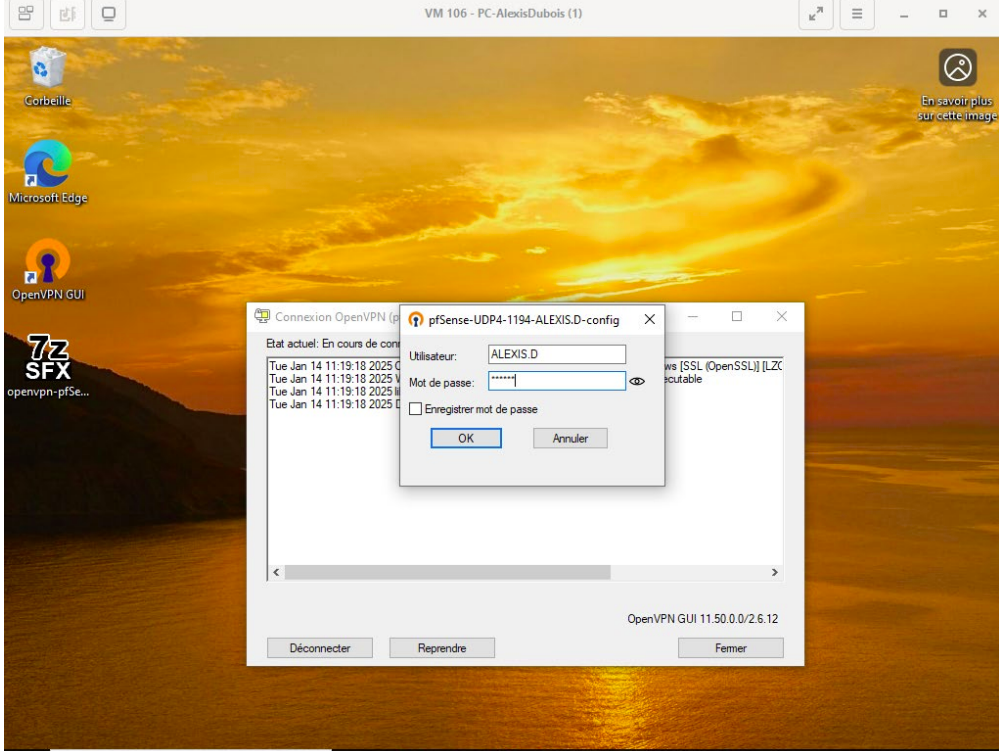

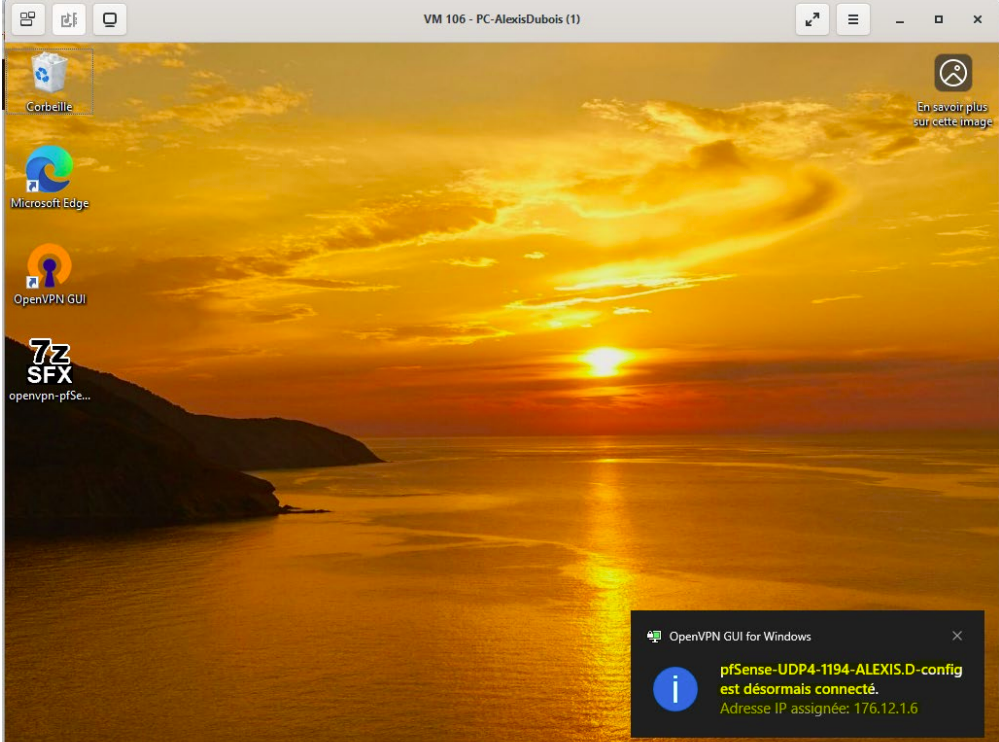

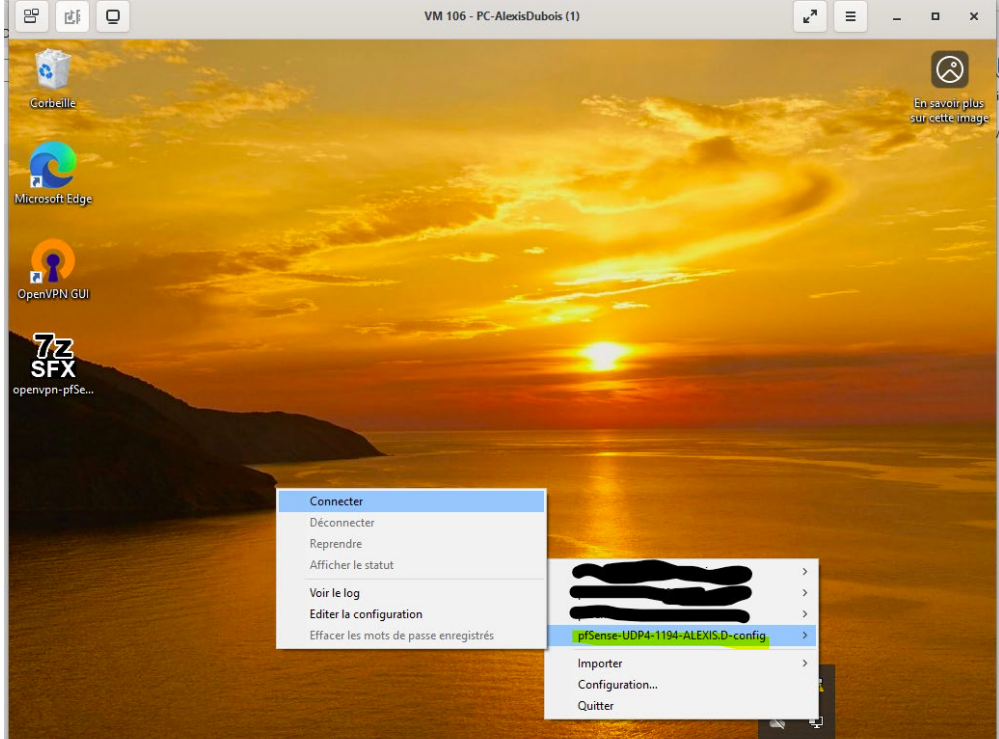

Je me rends en bas à droite dans ma barre des taches et effectue un clic droit sur
openvpn-gui et sélectionne la configuration puis Connecter

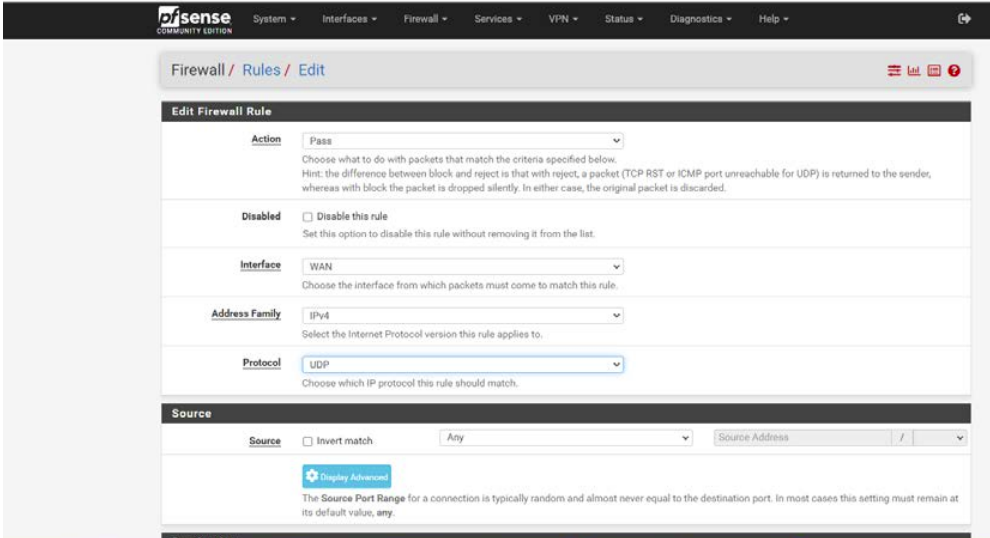

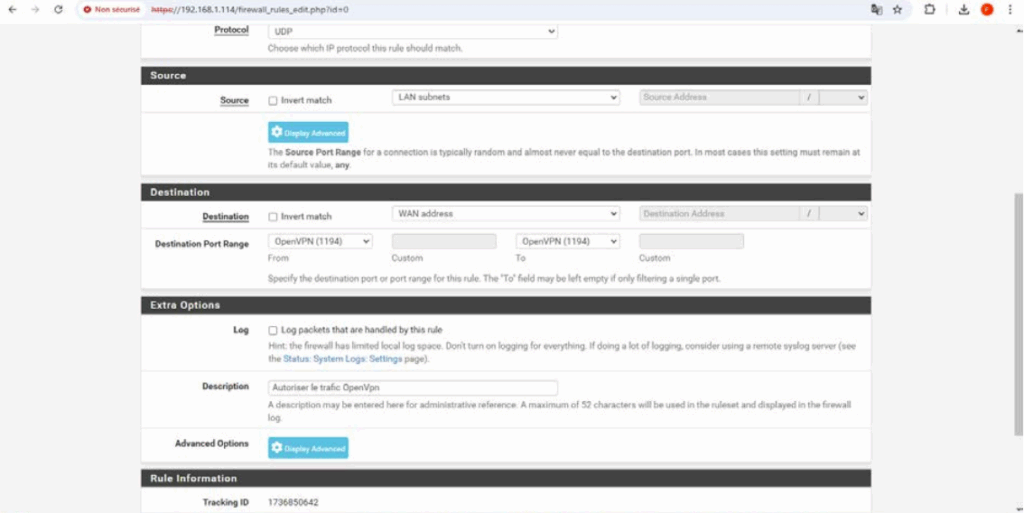

Création des règles OpenVPN sur Pfsense pour autoriser le flux OpenVPN
Je me rends dans Firewall⇒Rules⇒WAN

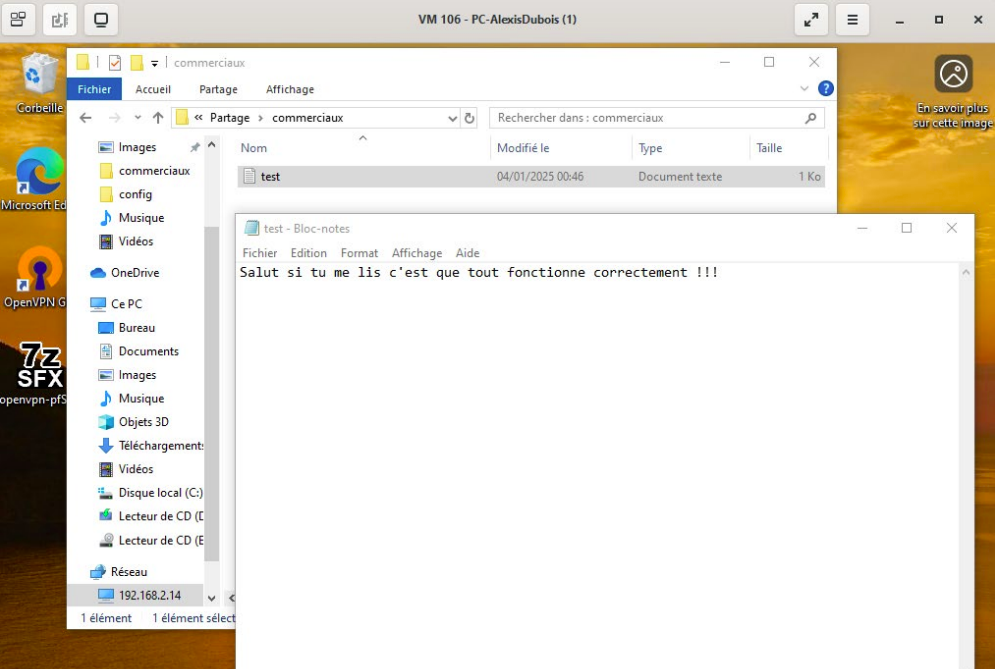

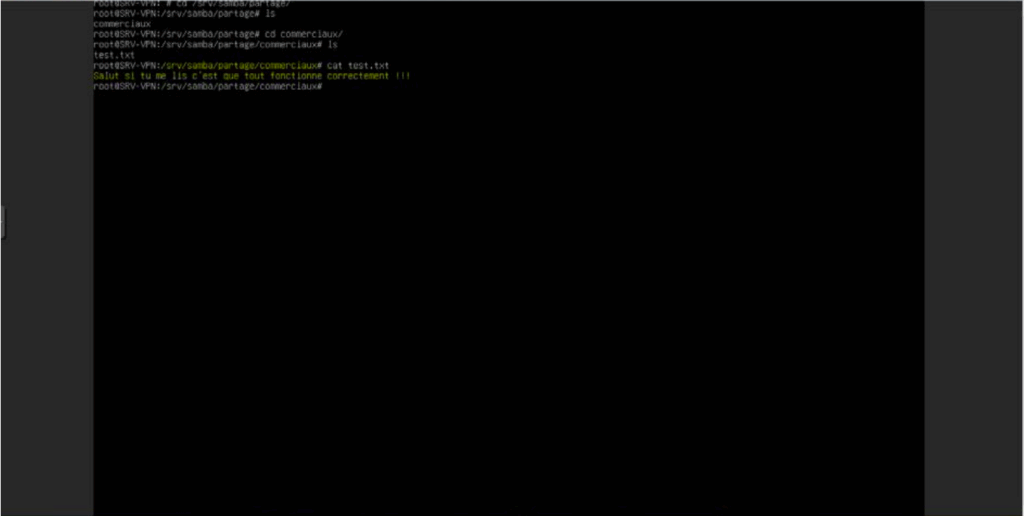

Test OpenVPN et Accès aux ressources

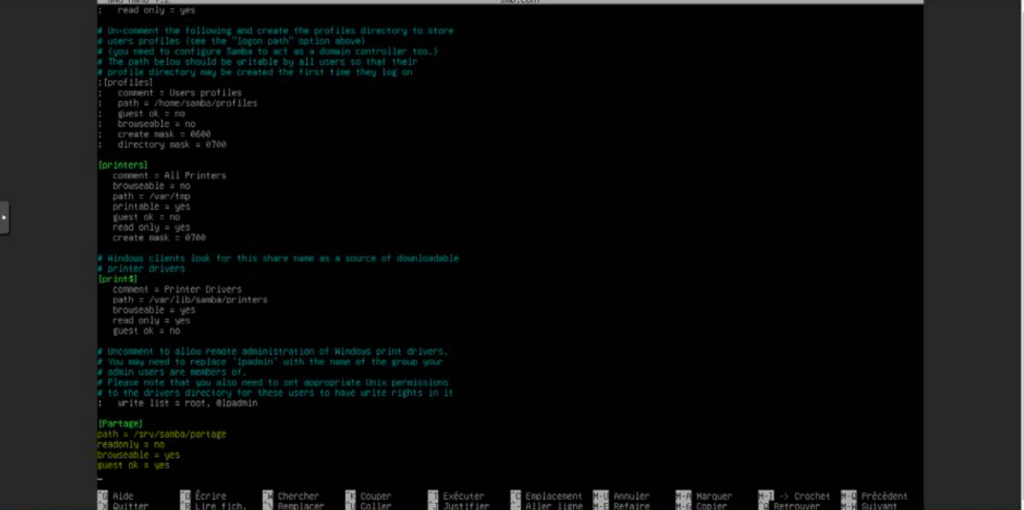

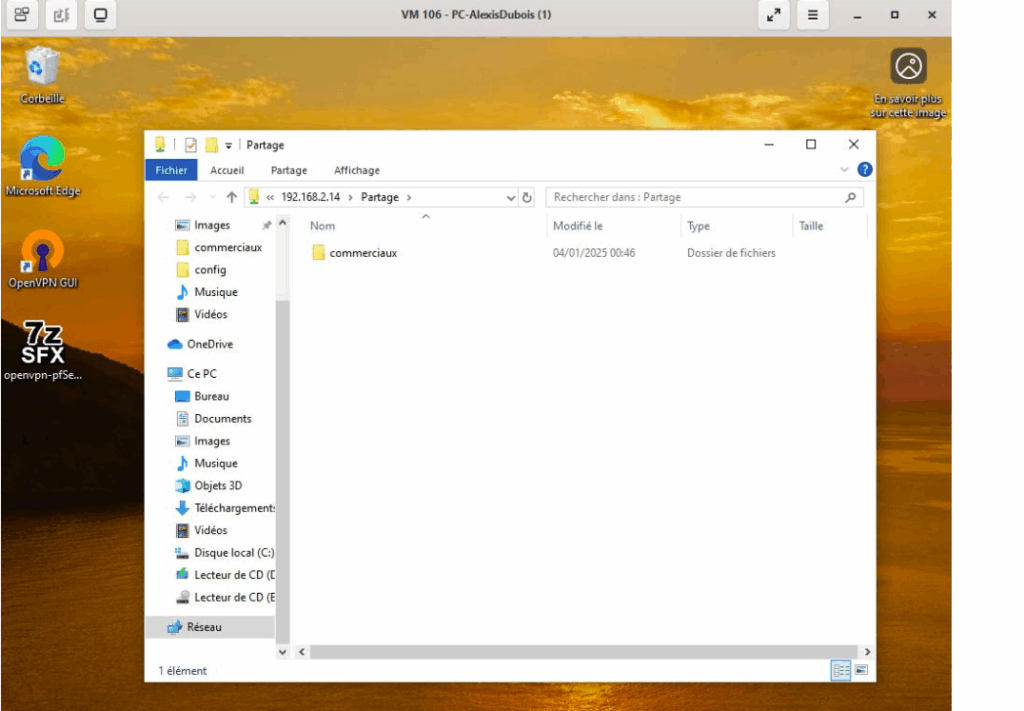

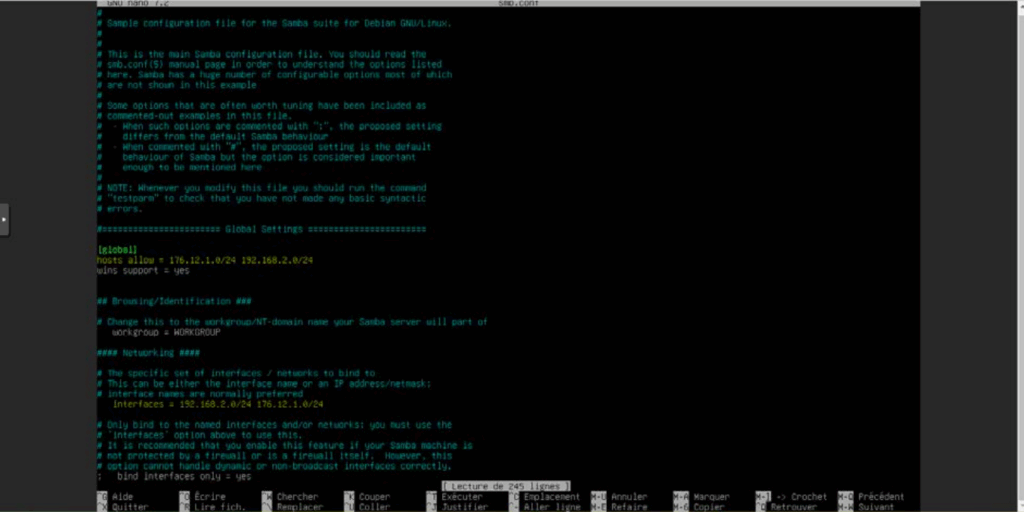

Afin de tester l’accès aux ressources via OpenVPN, j’ai décidé de créer un partage de fichier Samba sur une VM Debian 12.8
Conclusion: nous avons un réseau privé virtuel fonctionnel afin d’accéder en toute sécurité à des ressources sur un réseau externe.
